Suché podlahové kúrenie – teplovodná podlaha bez poteru a čakania

Postup z predchádzajúcej časti v praxi: modelový byt so štyrmi vykurovanými miestnosťami, suchý systém UHPD a rúra PEX-AL-PEX 16 × 2. Rozdeľovač stojí v chodbe, prívodné úseky odhadujeme podľa vzdialenosti miestností.

Slučky po miestnostiach

• Obývačka 22 m², rozteč 250 mm: 22 × 4 = 88 m v ploche. S prívodmi by jedna slučka mala okolo 94 m, preto ju rozdelíme na 2 slučky po 44 m + 2 × 3 m prívod = 50 m.
• Spálňa 14 m², rozteč 250 mm: 56 m + 2 × 6 m = 68 m → 1 slučka.
• Detská izba 12 m², rozteč 250 mm: 48 m + 2 × 8 m = 64 m → 1 slučka.
• Kúpeľňa 5 m², rozteč 125 mm: 5 × 8 = 40 m + 2 × 4 m = 48 m → 1 slučka.

Spolu 5 slučiek s dĺžkami 48 až 68 m – všetky pod hranicou 70–80 m a rozdiel medzi nimi vyrovnajú prietokomery.

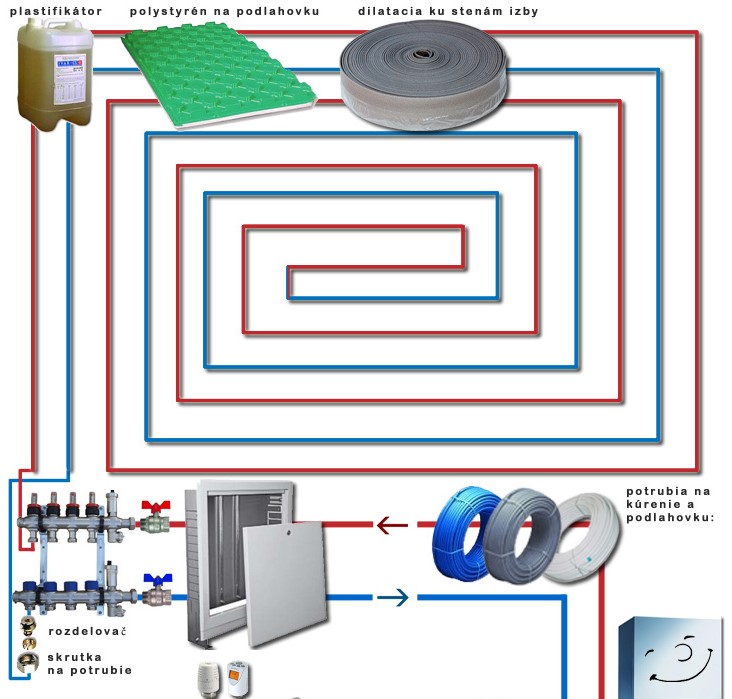

Čo objednať

• Dosky UHPD: 53 ÷ 0,72 = 73,6 → 74 tabúľ. Päť balíkov po 16 kusov dá 80 tabúľ, teda 6 navyše na rezy – alebo si nechajte vyskladniť presný počet.
• Rúra: 232 m v ploche + 48 m prívodov = 280 m.
• Plechy UHPS: 0,7 × 232 m = 162,4 → 163 kusov, čiže tri krabice po 64 ks (192 ks).
• Zverné šróbenia: 5 slučiek × 2 = 10 kusov.

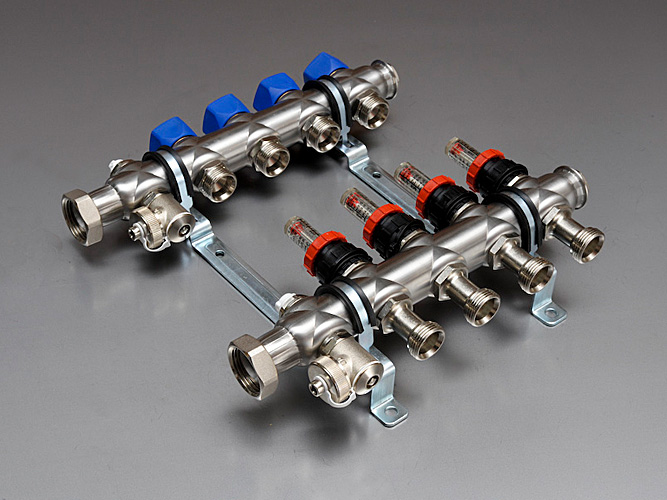

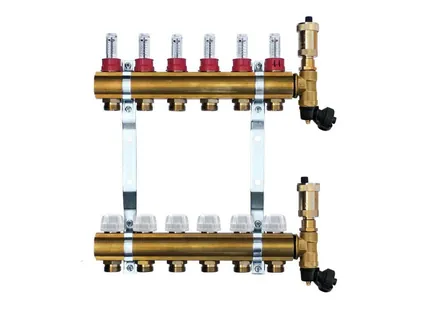

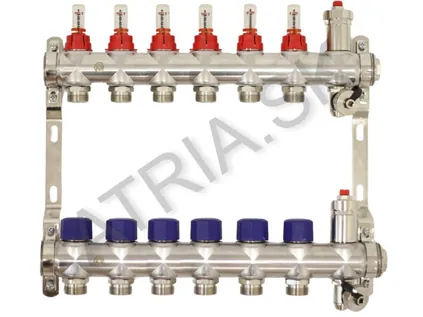

• Rozdeľovač: ROZDZ.06H – päť vývodov obsadených, šiesty v rezerve napríklad pre neskoršie vykurovanie chodby. S guľovými ventilmi má 430 mm.

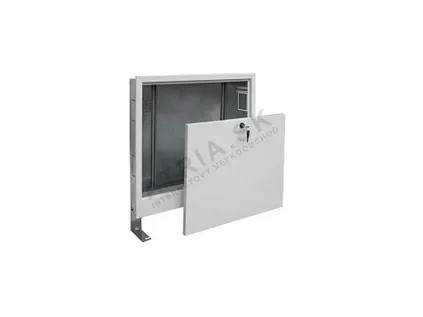

• Skrinka: 1310HPX má vnútornú šírku 435 mm, teda iba 5 mm voľna popri rozdeľovači s ventilmi. Pohodlnejšia je 1320HPX (565 mm), kde zostane miesto aj na napojenie zdroja.
• Guľové ventily: ROZDZ.ZAW.CZ a ROZDZ.ZAW.N.

Údaje, ktoré sa zídu neskôr

• Voda v slučkách: 280 m × 0,113 l/m ≈ 32 litrov.
• Hmotnosť skladby: 53 m² × najviac 36 kg/m² ≈ 1,9 tony na celý byt – číslo pre statika, ak ide o starší strop.

V mokrom systéme roznáša teplo od rúrky do plochy podlahy poter, ktorý rúrku zo všetkých strán obklopuje. V suchom systéme poter chýba – a túto úlohu preberajú roznášacie plechy UHPS. Hliník dobre vedie teplo, takže plech odoberá teplo z rúrky po celej dĺžke, na ktorej s ňou je v kontakte, a rozvádza ho do strán pod roznášaciu vrstvu podlahy. Keby plechy chýbali, nad rúrkami by sa tvorili teplé pruhy a priestor medzi nimi by zostával chladnejší.

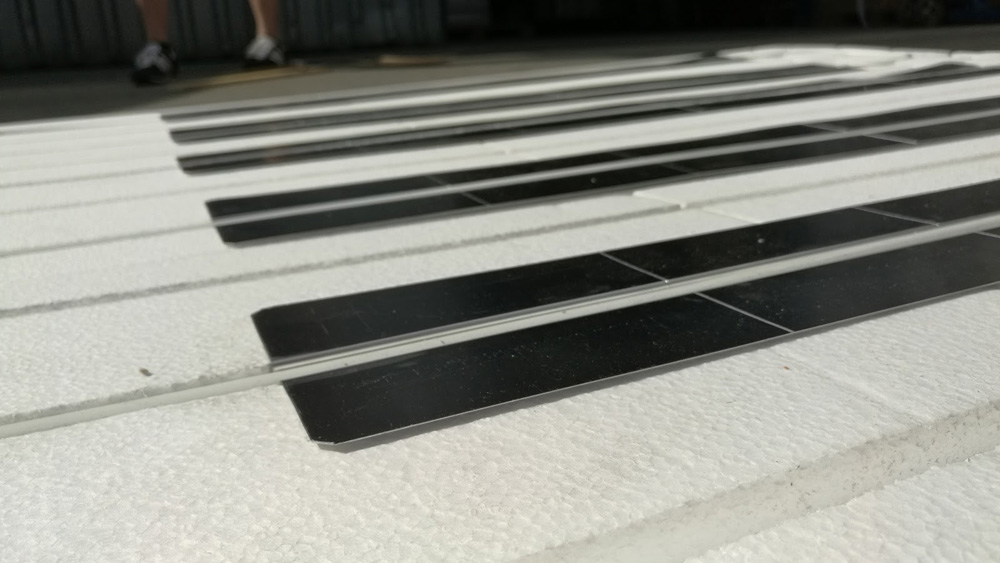

Roznášacie plechy UHPS

• Rozmer 998 × 120 × 0,4 mm, celková výška plechu 0,5 mm, materiál hliník, pre potrubie s priemerom 16 mm.

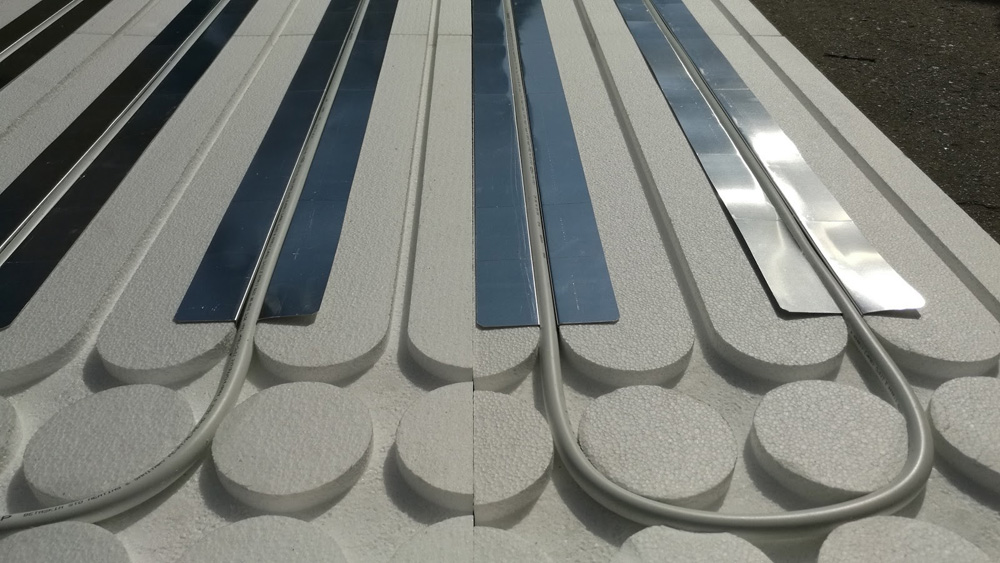

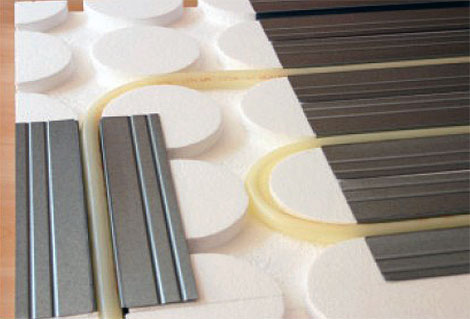

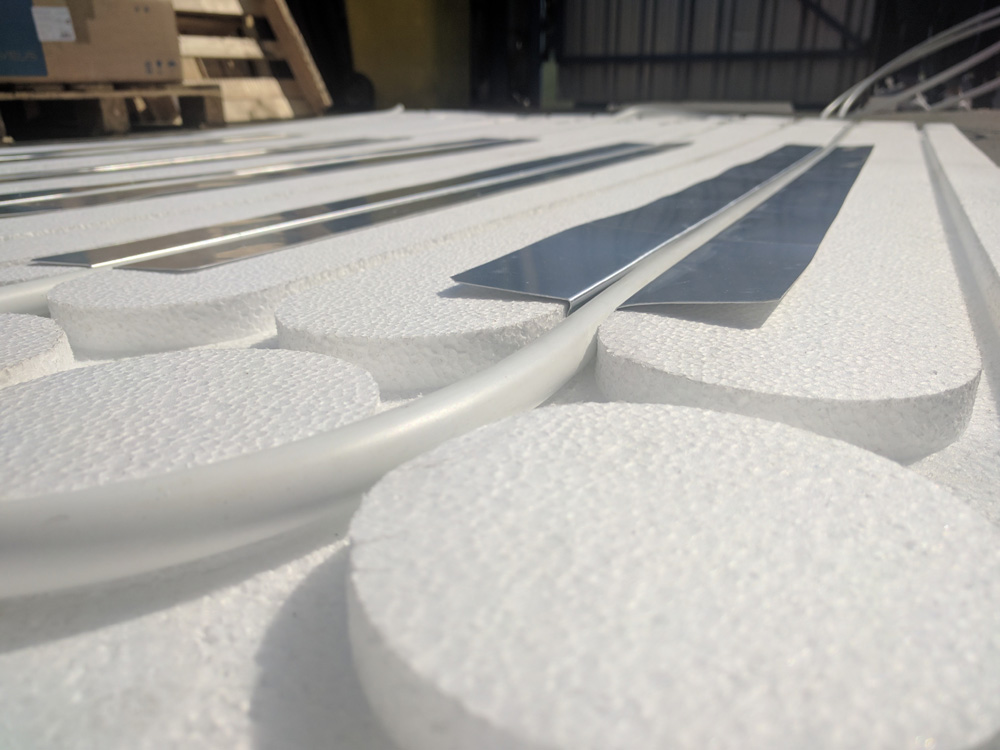

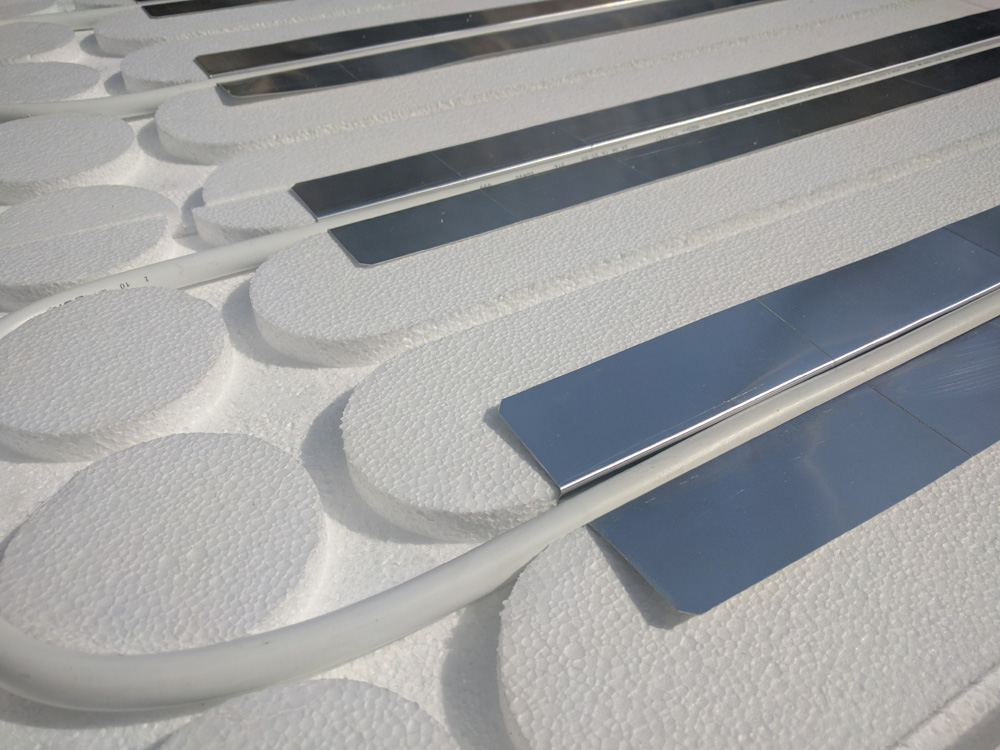

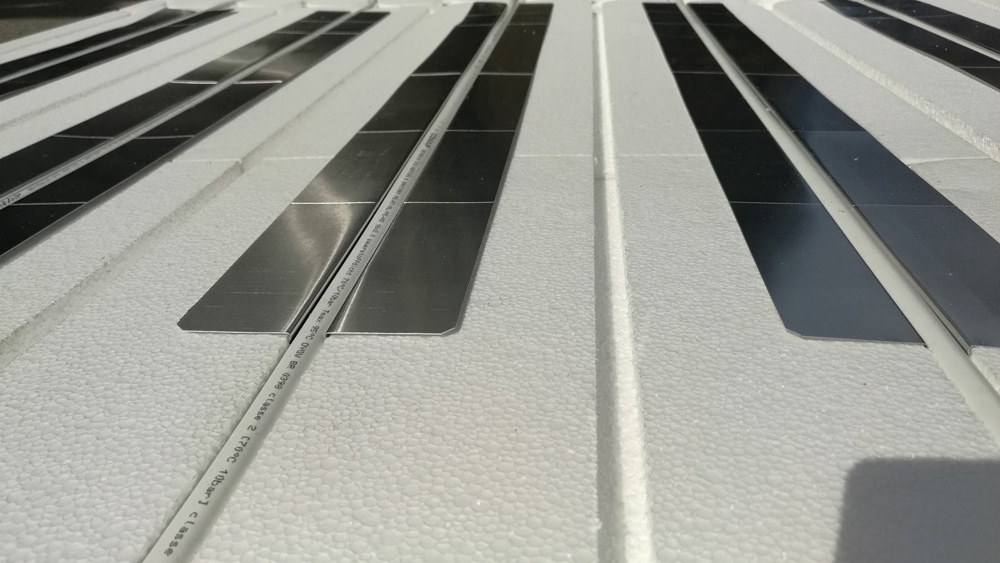

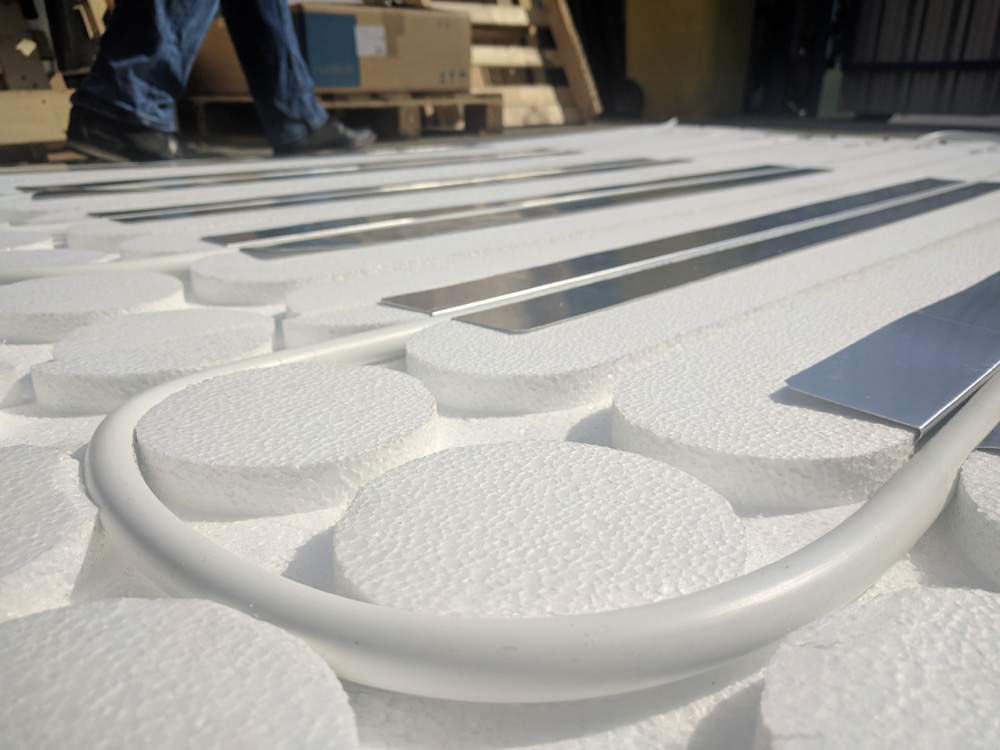

• Vkladajú sa do drážok polystyrénovej dosky a rúrka sa do nich vtlačí. Plech tak zároveň drží rúrku na mieste.
• Spotreba je cca 70 % z dĺžky potrubia – plechy sa kladú do priamych úsekov, oblúky a prívody k rozdeľovaču zostávajú bez nich.
• Balenie (krabica) obsahuje 64 kusov, plechy sa dajú podľa potreby skrátiť.

Ako alternatívu k plechom by teoreticky bolo možné použiť hliníkovú fóliu. Jej hrúbka je však veľmi malá, a preto teplo do strán prenáša výrazne horšie. Ak má suchá podlahovka hriať rovnomerne, plechy sa oplatí použiť.

Potrubie PEX-AL-PEX 16 × 2

Najbežnejšie potrubie na suché aj klasické podlahové kúrenie je plastohliníkové potrubie PEX-AL-PEX s rozmerom 16 × 2 mm. Rúrka je päťvrstvová: vnútorná a vonkajšia vrstva je zo zosieťovaného polyetylénu (PEX) a medzi nimi je vrstva hliníka s hrúbkou 0,20 mm. Táto kombinácia má pri suchom systéme niekoľko praktických výhod:

• Drží tvar po ohnutí – na rozdiel od čistého PEX potrubie nepruží späť, takže v drážkach a oblúkoch zostane tam, kam ho uložíte.
• Kyslíková bariéra – vrstva hliníka nepustí do vody v sústave kyslík, a tým chráni pred koróziou kovové diely ako kotol, radiátory či čerpadlo.
• Malá dĺžková rozťažnosť – koeficient iba 0,026 mm/m·K, potrubie sa pri zmenách teploty len málo predlžuje.
• Hladký vnútrajšok – drsnosť iba 0,007 mm, takže voda prúdi s malým odporom a vodný kameň sa ťažšie usádza.
• Parametre: vnútorný priemer 11,9 mm, objem vody 0,113 l/m, max. prevádzkový tlak 10 bar, max. prevádzková teplota 70 °C, krátkodobo 95 °C.

Na rozdeľovač sa rúra napája zverným šróbením s eurokónusom 3/4" (EK), ktoré ponúkame v dvoch verziách. RCS16 pasuje na 16 mm rúry PEX-AL-PEX aj polybutylénové (PB) a uťahuje sa na 30–40 Nm. IVAR.TA 4420 (kód 500684) je stavané pre viacvrstvovú rúru ALPEX 16 × 2, tesní O-krúžkom z EPDM a stačí mu 25–35 Nm. Slučka má dva konce, takže na každú rátajte dva kusy.

Najväčšia prednosť suchého systému – rýchla odozva – sa naplno prejaví až so správnou reguláciou. Betónová podlaha mokrého systému odpovedá na zmenu nastavenia s oneskorením niekoľkých hodín, suchá je podľa pôvodného opisu systému teplá do 60 minút. Teplotu teda prispôsobíte tomu, kedy ste doma, a podlahu netreba temperovať celý deň.

Izbový termostat

Týždenný programovateľný termostat Avansa 2007 zvládne za deň šesť zmien teploty, každú nastavenú s krokom 0,5 °C v rozsahu 7–35 °C. Pre podlahovku výrobca odporúča citlivosť spínania +0/−0,2 °C. Má aj ochranu čerpadla: ak by kotol podľa programu viac ako 24 hodín nebežal, termostat ho denne o 12:00 na minútu zopne. Ovláda kotol aj klimatizačnú jednotku s napätím 24–230 V.

Bezdrôtová verzia Avansa 2007 TX sa skladá z prenosnej regulačnej jednotky a prijímača, ktorý ovláda kotol. Spojenie zabezpečujú rádiové vlny, takže medzi termostatom a kotlom netreba ťahať kábel – čo je výhodné hlavne pri rekonštrukcii starých budov, teda presne tam, kde sa suché podlahové kúrenie najčastejšie používa. Optimálne miesto pre termostat môžete zvoliť až počas používania. Termostat aj prijímač majú vlastný bezpečnostný kód, takže ich neovplyvnia cudzie rádiové signály.

Obehové čerpadlo a poistný termostat

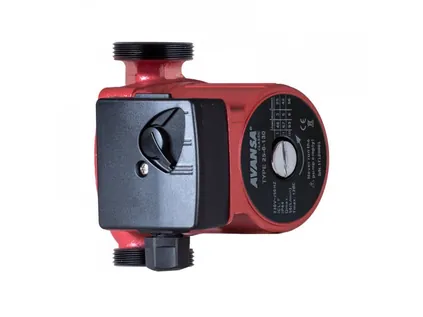

Obehové čerpadlo zabezpečuje prúdenie vody cez rozdeľovač do okruhov. AVANSA 25/6/130 má tri rýchlostné stupne s príkonom 93/67/46 W, dopravnú výšku 6 m, najvyšší prietok 55 l/min a hrdlá 6/4" pri stavebnej dĺžke 130 mm. Viac obehových čerpadiel a termostatov nájdete na avansa.sk.

Podlahové kúrenie pracuje s nižšou teplotou vody ako radiátory. Ak zdroj tepla dodáva vyššiu teplotu, než je pre podlahu vhodné, teplotu vody treba obmedziť – zapojenie a teploty navrhne kúrenár. Ako poistka slúži príložný termostat AVANSA TH 2A: priloží sa na potrubie, pripevní pružinou a pri prekročení nastavenej teploty prepne kontakt – hodí sa napríklad na vypínanie čerpadla pri podlahovom vykurovaní. Teplotný rozsah je 20–90 °C, montáž na rúrky do priemeru 2".

Hydraulické vyregulovanie

Ak majú okruhy rozdielnu dĺžku, prietokomermi na rozdeľovači nastavíte rovnaký prietok na každej vetve. Dlhší okruh má väčší odpor, preto ho treba otvoriť viac, kratší menej. Vyregulovanie robte po naplnení a odvzdušnení systému – postup je opísaný v návode na montáž.

Kombinácia s radiátormi

V mnohých rekonštrukciách zostávajú v niektorých miestnostiach radiátory. Ak ich pripájate rovnakým potrubím 16 × 2 mm, hodí sa sada HPW Set2 určená na radiátory napájané zospodu: obsahuje termoregulačnú kvapalinovú hlavicu HPW HE Classic, uzatvárateľnú VK armatúru (priamu alebo rohovú) a 2 zverné šróbenia pre plastohliníkové alebo polybutylénové potrubie 16 × 2 mm.

Drevostavby, zruby a domy s drevenými trámovými stropmi majú s klasickým podlahovým kúrením dva problémy: betónový poter je ťažký a do drevenej konštrukcie vnáša veľa vody, ktorá musí týždne vysychať. Suché podlahové kúrenie oba problémy obchádza – skladba vrátane 30 mm systémovej dosky má iba 55 mm, váži do 36 kg/m² a pri montáži nevzniká žiadny mokrý proces. Pri drevostavbách, trámových stropoch a v podkroviach je preto suchý systém najčastejšou voľbou teplovodnej podlahovky.

Skladba podlahového kúrenia bez betónu na drevenom strope

1. Nosný podklad – strop alebo záklop, ktorý je pevný, rovný a nepruží. Pohyb podkladu by sa prenášal do nášľapnej vrstvy.
2. Systémová doska UHPD – 30 mm EPS s drážkami pre potrubie Ø 16 mm. Ak treba skladbu zdvihnúť, pod dosku sa dá položiť podkladový polystyrén.
3. Roznášacie plechy UHPS a potrubie PEX-AL-PEX 16 × 2 – plechy v priamych drážkach, rúrka vtlačená do profilu plechu.
4. Separačná fólia – oddelí vykurovaciu vrstvu od roznášacej vrstvy; raster 10 × 10 cm uľahčuje orientáciu.
5. Roznášacia vrstva – rovný a tuhý doskový materiál, napríklad drevotrieska, ktorý rozloží zaťaženie na systémové dosky.
6. Nášľapná vrstva – laminát, vinyl, drevo alebo dlažba, ktorú jej výrobca povoľuje na podlahové kúrenie.

Na čo myslieť pri drevostavbe

• Statika: suchý systém je síce výrazne ľahší ako poter, nosnosť a priehyb stropu však vždy nechajte posúdiť statikom – rozhoduje konkrétna konštrukcia, rozpätie trámov aj zvolená nášľapná vrstva.
• Izolácia smerom nadol: nad nevykurovaným priestorom alebo na teréne musí byť pod vykurovacou vrstvou dostatočná tepelná izolácia, aby teplo neodchádzalo nadol. Samotná doska UHPD prispieva tepelným odporom 0,71 m²·K/W; koľko izolácie treba celkovo, určí projekt.
• Žiadna vlhkosť v konštrukcii: keďže sa nepoužíva betón ani anhydrit, do dreva sa nevnáša voda a stavba nemusí vysychať.
• Teplota vody: drevené a doskové materiály nemajú rady prehrievanie. Teplotu vody obmedzte podľa návrhu kúrenára a ako poistku nasaďte príložný termostat – keď voda prekročí nastavenú hodnotu, zastaví obehové čerpadlo.
• Rýchla odozva: drevostavby majú spravidla malú akumuláciu tepla. Suchá podlaha, ktorá je teplá do 60 minút, k nim prirodzene pasuje – termostat môže teplotu meniť podľa programu.

Rekonštrukcia bez búrania vysokých vrstiev

Pri rekonštrukcii staršieho domu alebo bytu sa suché podlahové kúrenie často kladie po odstránení pôvodnej nášľapnej vrstvy priamo na existujúci strop či podlahu. Rozhodujúce je, koľko výšky máte k dispozícii: skladba s 30 mm doskou UHPD vychádza na 55 mm, takže v mnohých prípadoch nadviažete na existujúce prahy, dvere aj schodisko bez ich úprav. Podklad musí byť rovný – nerovnosti vyrovnajte skôr, než začnete klásť dosky, inak sa prenesú až do finálnej podlahy. Keďže sa nepoužíva poter, môžete postupovať izbu za izbou, kým sa v ostatných normálne býva.

Väčšina problémov so suchým podlahovým kúrením nevzniká pri montáži, ale už pri návrhu a objednávke materiálu. Skôr ako materiál objednáte, prejdite si tento kontrolný zoznam – pomôže vám vyhnúť sa chybám, ktoré sa po položení podlahy opravujú už len veľmi ťažko.

1. Vynechané alebo nahradené roznášacie plechy

Bez plechov hreje podlaha len v pásoch nad rúrkou. Hliníková fólia ich plnohodnotne nenahradí – je príliš tenká a teplo do strán prenáša výrazne horšie. Počítajte s plechmi UHPS na približne 70 % dĺžky potrubia.

2. Príliš dlhé alebo nevyrovnané okruhy

Slučka nemá presiahnuť 70 až 80 m, a to aj s úsekmi k rozdeľovaču a späť. Dlhý prívod cez chodbu „zje“ časť dovolenej dĺžky, preto rozdeľovač umiestnite čo najbližšie k stredu dispozície. Menšie rozdiely v dĺžke okruhov vyrovnáte prietokomermi na rozdeľovači.

3. Nášľapná vrstva, ktorá nie je určená na podlahové kúrenie

Pri laminátoch, vinyle, dreve aj dlažbe si vopred zistite, či ich výrobca pripúšťa na podlahovku a aký podklad a lepidlo k tomu predpisuje. Hrubý koberec alebo podlaha s veľkým tepelným odporom znižuje, koľko tepla sa dostane do miestnosti.

4. Príliš vysoká teplota vody

Podlahové kúrenie pracuje s nižšou teplotou vody ako radiátory. Hodnoty 70 °C pri potrubí PEX-AL-PEX a +80 °C pri mosadznom rozdeľovači sú limity materiálu, nie odporúčaná teplota pre podlahu. Ak kotol dodáva vyššiu teplotu, zapojenie so zmiešavaním navrhne kúrenár a ako poistka poslúži príložný termostat AVANSA TH 2A.

5. Rozdeľovač bez rezervy a skrinka „na tesno“

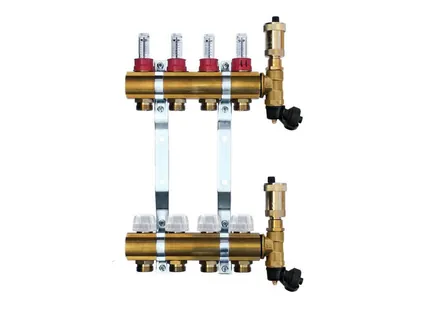

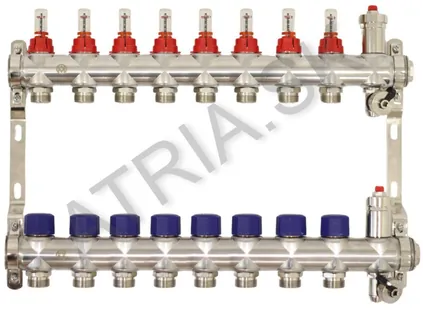

Ak plánujete neskôr vykurovať ďalšiu miestnosť, zvoľte rozdeľovač o jeden až dva vývody väčší – nepoužitý vývod uzavriete. Skrinku vyberajte podľa dĺžky rozdeľovača vrátane guľových ventilov: mosadzný 4-cestný má 330 mm, 6-cestný 430 mm a 8-cestný 535 mm.

6. Zabudnuté drobnosti v objednávke

• potrubie na prívody a spiatočky k rozdeľovaču (bez plechov),
• 2 zverné šróbenia na každý okruh,
• dvojicu guľových ventilov s teplomerom (červená páka na prívod, modrá na spiatočku),
• separačná fólia podľa plochy miestnosti s presahmi,
• rezerva dosiek na rezy pri stenách a v rohoch,
• pri kombinácii s radiátormi regulačná sada HPW Set2 so zvernými šróbeniami pre potrubie 16 × 2 mm.

Keď si nie ste istí počtom slučiek, polohou rozdeľovača či reguláciou, pošlite nám na info@atria.sk pôdorys s rozmermi a údaj o zdroji tepla. Zostavíme rozpis materiálu – dosky UHPD, plechy UHPS, potrubie, rozdeľovač so skrinkou aj reguláciu – a upozorníme vás na miesta, kde treba návrh ešte overiť s kúrenárom alebo statikom.

7. Regulácia, ktorá nevyužije rýchlu odozvu

Najväčšia prednosť suchého systému – podlaha teplá do 60 minút – sa stratí, ak sa kúri bez programu. Programovateľný izbový termostat so 6 zmenami teploty denne dokáže znížiť teplotu v čase, keď nie ste doma, a včas ju zvýšiť pred návratom. Pri rekonštrukcii, kde nechcete sekať drážky pre kábel, sa hodí bezdrôtový termostat s prijímačom pri kotle. Prehľad modelov nájdete na stránke izbové termostaty AVANSA.
