Montáž suchého podlahového kúrenia krok za krokom

Dobre nakreslený plán okruhov ušetrí materiál, čas aj neskoršie problémy s rovnomerným vykurovaním. Plán si nakreslite do pôdorysu v mierke a zakreslite doň rozdeľovač, jednotlivé okruhy, prívody a plochy bez kúrenia.

Základné pravidlá

• Každá miestnosť má aspoň jeden vlastný okruh. Tak ju môžete na rozdeľovači samostatne regulovať alebo uzavrieť.
• Jeden okruh má najviac cca 70 až 80 metrov vrátane prívodu a spiatočky k rozdeľovaču. Väčšie miestnosti rozdeľte na dva alebo viac okruhov.
• Dĺžky okruhov majú byť približne vyrovnané. Menšie rozdiely (napríklad 50 m a 80 m) vyrovnáte prietokomermi na rozdeľovači.
• Rozteč volíte podľa miestnosti: 250 mm je najbežnejšia a hodí sa do celého domu, 125 mm kúri mierne viac a hodí sa do kúpeľní a na WC. V jednom dome môžete obe rozteče kombinovať – každý okruh môže mať inú.
• Plochy bez kúrenia – typicky pod kuchynskou linkou alebo iným pevne zabudovaným nábytkom – spravidla netreba vykurovať. Polystyrénové dosky však môžu ležať aj tam, aby bola podlaha všade rovnako vysoká.
• Prívody k vzdialenejším miestnostiam prechádzajú cez iné miestnosti a započítavajú sa do dĺžky okruhu. Rozdeľovač preto umiestnite čo najbližšie k stredu dispozície.

Ako viesť potrubie v doske

Systémová doska UHPD má drážky pre priame vedenie aj pre zatáčanie potrubia, a to v rozteči 125 mm alebo 250 mm. Potrubie teda vediete v radoch tam a späť a na koncoch radov ho otáčate v oblúkových drážkach. Odporúča sa začať prívodom pri vonkajšej stene alebo pod oknom, kde sú tepelné straty najväčšie, a postupovať smerom do miestnosti. Pri pláne rátajte s tým, že dosky musia na seba nadväzovať tak, aby drážky plynulo pokračovali z jednej dosky do druhej.

Systémová doska UHPD má rozmer 1200 × 600 × 30 mm a čistú plochu 0,72 m². Je z EPS s pevnosťou v tlaku 150 kPa pri 10 % stlačení a pevnosťou v ohybe 200 kPa. ATRIA dáva vyrábať jeden typ dosky pre suchú montáž – s drážkami pre rozteč 125 mm aj 250 mm, priame vedenie aj zatáčanie potrubia – takže ním pokryjete prakticky všetky bežné situácie.

Ako klásť dosky

• Začnite od steny s rozdeľovačom alebo od steny, kde budú začínať okruhy, a postupujte cez miestnosť.
• Dosky ukladajte tesne, bez medzier. Kontrolujte, či drážky susedných dosiek plynulo nadväzujú – potrubie aj plech musia prechádzať z dosky do dosky bez zalomenia.
• Rezanie: polystyrén sa ľahko reže odlamovacím nožom s dlhou čepeľou alebo pílkou. Ak doska nevychádza do rohu alebo stena nie je v pravom uhle, nič sa nedeje – dosku jednoducho narežete a prispôsobíte.
• Odrezky s neporušenými drážkami využite pri stenách a v miestach, kde potrubie nepovedie.
• Vyššia skladba: ak treba podlahu zdvihnúť, nepodkladajte jednotlivé dosky – pod celú plochu položte podkladový polystyrén.

Ako vkladať roznášacie plechy

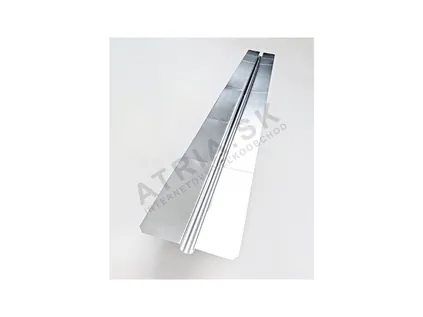

• Plechy UHPS (998 × 120 × 0,4 mm, hliník) vkladajte do priamych drážok, kadiaľ povedie potrubie.
• Plech musí celou plochou ležať na doske a jeho profil musí byť v drážke. Prečnievajúce alebo nadvihnuté plechy spôsobia nerovnosti pod roznášacou vrstvou a horší prenos tepla.
• Plechy kladte za sebou v smere drážky a na konci radu ich skráťte nožnicami na plech.
• Pracujte v rukaviciach – hrany hliníkového plechu sú ostré.
• Nevynechávajte plechy v priamych úsekoch. Bez nich – alebo s tenkou hliníkovou fóliou namiesto nich – bude podlaha teplá len v pásoch nad rúrkami.

Ako vtláčať potrubie

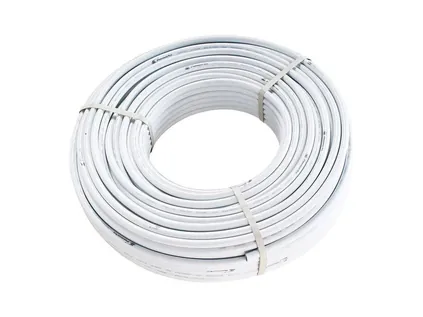

Potrubie PEX-AL-PEX 16 × 2 sa do profilu plechu vtláča zhora. Rúrka musí byť v profile plechu zatlačená po celej dĺžke, aby s ním mala dobrý kontakt. V oblúkoch na koncoch radov vediete rúrku v oblúkových drážkach dosky. Vďaka hliníkovej vrstve potrubie po ohnutí drží tvar, ohýbajte ho však s citom, aby sa nezalomilo – zalomený úsek treba vymeniť.

Okruhy sa k rozdeľovaču pripájajú zverným šróbením s pripojením 3/4" Eurokónus (EK). Na každý okruh potrebujete dve šróbenia – jedno na prívod a jedno na spiatočku. Rozmer šróbenia musí presne zodpovedať rozmeru potrubia – pre PEX-AL-PEX 16 × 2 teda šróbenie 16 × 2.

Postup pri šróbení IVAR.TA 4420 (kód 500684)

1. Potrubie zrežte kolmo na os a hranu začistite, aby nepoškodila tesnenie.
2. Skontrolujte, či je všetko čisté a či nie je poškodený tesniaci O-krúžok.
3. Vložte potrubie a príslušné EPDM tesnenie do šróbenia v poradí a smere podľa návodu výrobcu.
4. Nasaďte na závit maticu a ručne ju utiahnite.
5. Dotiahnite kľúčom príslušnej veľkosti (výrobca uvádza AC 670 / AC 671) momentom 25–35 Nm.

Šróbenie IVAR.TA 4420 je z mosadze CW617N, má O-krúžok z EPDM, je určené pre PN 10 a teplotu do +120 °C a vyrába sa so závitom Eurokónus alebo M 24. Gumové časti nikdy nemažte minerálnymi olejmi – na EPDM sa smie použiť iba mazivo na báze silikónu.

Šróbenie RCS16

Zverné šróbenie RCS16 je určené pre viacvrstvové PEX-AL-PEX aj polybutylénové (PB) potrubie s priemerom 16 mm a pripája ho k rozdeľovačom, spiatočkovým šróbeniam, VK armatúram, termostatickým ventilom a regulačným šróbeniam s pripojením 3/4" EK. Vnútorný prstenec sa pri doťahovaní zovrie a uchopí potrubie. Uťahovací moment je 30–40 Nm. Pri demontáži stačí spojku odskrutkovať a potrubie vybrať.

Prívod a spiatočka

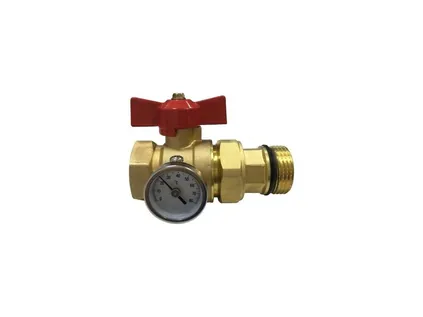

Každý okruh začína na prívodnej lište rozdeľovača a končí na spiatočkovej. Konce potrubia si preto pri pokládke označte, aby ste ich pri pripájaní nezamenili. Na vstup a výstup rozdeľovača sa osádza pár guľových ventilov so šróbením 1" – farebné motýle (červený a modrý) a vstavaný teplomer 0–80 °C uľahčia obsluhu aj kontrolu teploty vody.

Po položení roznášacej vrstvy sa k potrubiu dostanete už len s veľkou námahou. Skôr ako na dosky položíte separačnú fóliu, prejdite si tento zoznam bod po bode – najlepšie spolu s inštalatérom, ktorý pripája zdroj tepla.

1. Tlaková skúška prebehla a tlak počas nej neklesol. Výsledok si zapíšte.
2. Všetky zverné šróbenia sú dotiahnuté predpísaným momentom a na spojoch nie sú stopy vody.
3. Potrubie je po celej dĺžke vtlačené do profilov plechov a v oblúkoch leží v drážkach dosky – nikde nevyčnieva nad povrch.
4. Plechy ležia celou plochou na doskách, žiadny nie je nadvihnutý ani prehnutý.
5. Žiadny úsek nie je zalomený – zalomené miesto treba vymeniť ešte teraz.
6. Prívody a spiatočky sú označené a pripojené na správne lišty rozdeľovača; na rozdeľovači je zapísané, ktorý okruh patrí ktorej miestnosti.
7. Prietokomery sú nastavené podľa dĺžky okruhov a systém je odvzdušnený.
8. Trasy sú zakreslené a nafotené – celé plochy aj detaily pri rozdeľovači a pri prechodoch cez dvere.
9. Podklad je čistý – na doskách nezostali odrezky, skrutky ani nečistoty, ktoré by tlačili do roznášacej vrstvy.

Montáž po etapách pri rekonštrukcii

Keďže suchý systém nepotrebuje poter, môžete ho položiť postupne – miestnosť po miestnosti – a zvyšok domu zostane obývateľný. Rozdeľovač s rezervou vývodov osaďte hneď na začiatku a nepoužité vývody uzavrite; nové okruhy na ne pripojíte, keď príde rad na ďalšiu miestnosť. Pri každej etape zopakujte tlakovú skúšku nového okruhu a jeho vyregulovanie, až potom ho zakryte.

Tu je jeden z najväčších rozdielov oproti mokrému systému. Betónový poter musí vyzrievať minimálne 28 dní a potom nasleduje postupný prvotný zákur. Suchá podlaha nič také nepotrebuje – po montáži a zaschnutí lepidla (po 24 hodinách) je možné ihneď kúriť.

Pri prvom spustení

• Skontrolujte tlak v systéme a ešte raz odvzdušnite – pri prvom ohreve sa z vody uvoľňuje rozpustený vzduch.
• Overte, že všetky okruhy sú otvorené a prietokomery ukazujú prietok podľa vyregulovania.
• Teplotu vody nastavte podľa projektu a podľa maximálnej teploty, ktorú dovoľuje vaša nášľapná vrstva. Ak zdroj tepla dodáva vyššiu teplotu, treba ju obmedziť – ako poistka slúži napríklad príložný termostat, ktorý vypne čerpadlo.
• Na teplomeroch guľových ventilov pri rozdeľovači skontrolujte teplotu prívodu a spiatočky.

V bežnej prevádzke

Suchá podlaha sa podľa pôvodného popisu systému zohreje do 60 minút, preto ju môžete riadiť programovateľným termostatom podľa toho, kedy ste doma. Termostat Avansa 2007 má pre podlahové vykurovanie odporúčanú citlivosť zapnutia +0/−0,2 °C a umožňuje 6 zmien teploty denne. Bezdrôtová verzia Avansa 2007 TX nevyžaduje kabeláž medzi termostatom a kotlom – praktické najmä pri rekonštrukciách. Raz za čas skontrolujte tlak v systéme, funkciu odvzdušňovacieho ventilu a nastavenie prietokomerov.
